通線電纜是傳輸電話、電報、傳真文件、電視和廣播節目、數據和其他電信號的電纜。由一對以上相互絕緣的導線絞合而成。通信電纜與架空明線相比，具有通信容量大、傳輸穩定性高、保密性好、少受自然條件和外部干擾影響等優點。

通信電纜：是由多根互相絕緣的導線或?qū)w絞成的纜心和保護纜心不受潮與機械損害的外層護套所構成的通信線路。在環境特別惡劣的地方，必要時在通信線纜護套的外面還可以安裝防護層。

通信電纜（英文名稱：communication cable）是指用于近距音頻通信和遠距的高頻載波和數字通信及信號傳輸?shù)碾娎|，是中國五大電纜產品之一。根據通信電纜的用途和使用范圍，可分為六大系列產品，即市內通信電纜（包括紙絕緣市內話纜、聚烯烴絕緣聚烯烴護套市內話纜）、長途對稱電纜（包括紙絕緣高低頻長途對稱電纜、銅芯泡沫聚乙烯高低頻長途對稱電纜以及數字傳輸長途對稱電纜）、同軸電纜（包括小同軸電纜、中同軸和微小同軸電纜）、海底電纜（可分對稱海底和同軸海底電纜）、光纖電纜（包括傳統的電纜型、帶狀列陣型和骨架型三種）、射頻電纜（包括對稱射頻和同軸射頻）。

通信電纜生產廠分布全國各地。中國除生產長途型通信電纜和市內話纜外，光纖電纜和聚烯烴絕緣綜合護層全塑市內話纜也有了長足的發展，國內不少?gòu)S家和科研單位從國外引進技術和設備開始生產。中國每年有少量的聚烯烴絕緣聚烯烴護套全塑市話電纜銷往港澳、東南亞及中東等地。

分類型號

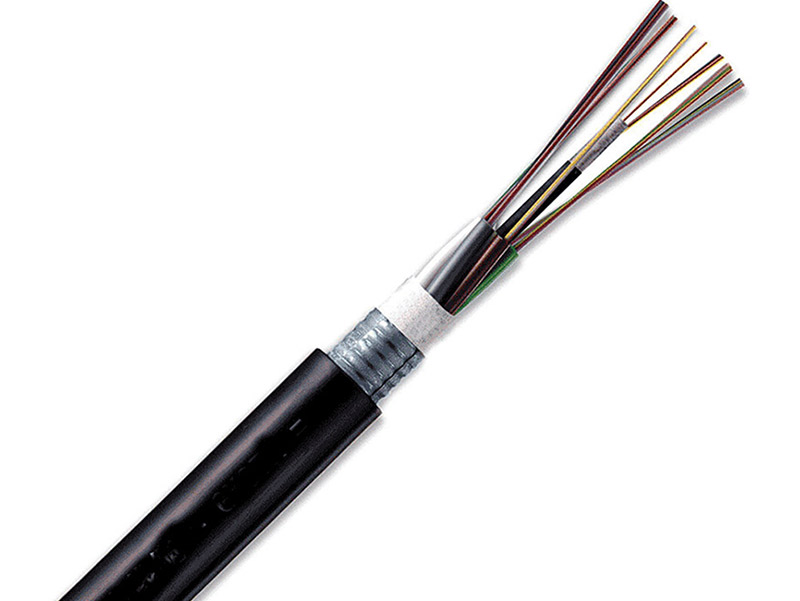

通信電纜

⑴、市內通信電纜產品型號：

HYA HYV HYAV HYAC（自承式） HYAT（沖油） CPEV CPEV-S

⑵、煤礦專用通信電纜產品型號：

MHYA(PUYA) MHYV(PUYV) MHYAV(PUYAV) MHYVR(PUYVR)

⑶、屏蔽通信電纜：

HYVP HYAP MHYVP MHYVP MHYVRP RVSP（屏蔽雙絞線）

⑷、鎧裝通信電纜：

HYA53 MHYA32 MHYV22 MHYAV22 MHYAV32 HYAT53 HYV22 HYV32 HYA32

HYV53 HYVP22 HYAP22 HYAP32 MHYVP22 MHYVP32 MHYVRP22 MHYVRP32

⑸、阻燃通信電纜：

ZR-HYA ZRA-HYA ZA-HYA ZRC-HYA WDZ-HYA ZR-YJYR

線纜型式分類

如果按照線纜的型式，通信電纜分類如下：

1、單導線：是指最原始的通信電纜，單導線回路，以大地作為回歸線。

2、對稱電纜：由兩根在理想條件下完全相同的導線組成回路。

3、同軸電纜：將在同一軸線上的內、外兩根導體組成回路，外導體包圍著內導體，同時兩者絕緣。

應用場合分類

如果按照應用場合，通信電纜又可分為如下三類：

1、長途電纜：傳輸距離長，一般進行復用，多數直接埋在地下，少數情況下采用架空安裝的方式，或者安裝在管道中。

2、市內電纜：電纜內的導線“成雙成對”，而且對數多。一般安裝在管道中，少量的市內電纜附掛在建筑物上或架空安裝。

3、局用電纜：主要指在電信局內使用的通信電纜，一般安裝在配線架上，也有的安裝在走線槽中；局用電纜用于電信局內傳輸設備與交換設備之間，以及其它局內設備的內部。在電信局內部為了防火，有時候還需要給局用電纜加上阻燃護套。

按上面的這種分類方法，通信電纜可以是對稱電纜，也可以是同軸電纜。

對稱線纜

通信電纜

由二根對稱排列的導線組成通信回路。分高頻和低頻兩種。前者更高 傳輸頻率可達 800千赫，相應為在一個回路中可開通180路電話；后者更高 傳輸頻率一般小于252千赫，相當于一個回路中可開通60路電話。　對稱通信電纜的電磁場呈開放狀態（圖1），在高頻下回路的衰減和損耗較大，回路間相互干擾和外界干擾都較大，難于提高傳輸頻率和容量。

長途對稱通信電纜由不同數量和不同絕緣結構的四線組構成。四線組的常用形式為星絞組，也有的采用復對絞形式（圖2）。絕緣有紙帶絕緣、紙-繩（紙帶和紙繩）絕緣、聚乙烯繩-帶絕緣、聚苯乙烯繩－帶絕緣和泡沫聚乙烯絕緣等多種。高頻長途對稱通信電纜傳輸頻率高，所以對電纜的結構性能要求較高。一般采用繩－帶絕緣的星絞四線組結構。絕緣材料常用聚苯乙烯、聚乙烯。紙帶紙繩絕緣一般用于252千赫以下的低頻對稱通信電纜。

電話電纜是用于市內、近郊和工礦企業等較小范圍的區域電話連接的對稱通信電纜，常稱市內電話電纜。其主要特點為對數多（最多可達數千對，一般為數百或數十對）。由于使用頻率低，通信距離近，因此線徑較長途通信電纜細，一般為0.5毫米。電話電纜的線組結構有對絞組、星絞組和復對絞組3種。按其線心絕緣和護層材料可分為紙絕緣鉛護套電纜、聚乙烯絕緣組合護層電纜、油膏充填防水電纜、全塑電纜等?！‰娫?huà)電纜中二根絕緣導線心按一定節距絞合成對構成一個絕緣線對。線對中二根絕緣導線心的顏色不同（一般為紅色和白色），以便接線時區分。電話電纜的纜心結構一般分為同心式和單位式兩種（圖3）。同一層中相鄰線對的絞合節距應不相同，以減小通話時的相互影響。在每一層中都設有一個標志對（分別為藍色和白色），便于接線時辨認。在80對以上的電纜中往往置有預備線對以替換不合格線對。單位式電纜以50對或100對及相應的預備對絞合成一個基本單位，再由若干個基本單位絞合成電纜心。經干燥后擠壓上護套制成電纜（見圖）。

架空敷設的電話電纜需用自承式，由鋼索承受整個電纜的重力。20世紀60年代以來，研制出在塑料電纜中填充油膏以防止潮氣和水分的防水型電纜。

為了提高通信電纜的防潮性、穩定性，20世紀70年代以來，在市內電話電纜中廣泛采用綜合型電纜護層。其基本類型有3種。①Alpeth：纜心外擠壓一層聚乙烯護層，再搭接地縱向包裹0.2毫米皺紋鋁帶，充以聚異丁烯絕緣復合物后外敷一層熱塑性膠粘層，最外面擠壓一層聚乙烯護套。②Stalpeth：皺紋鋁帶外縱包一層皺紋鋼帶，外覆一層熱塑性材料，最外層再擠壓一層聚乙烯護套。③Lepeth：纜心上包覆一層聚乙烯護套，其外敷一層粘性熱塑性材料，最外面擠壓一層鉛管。

同軸線纜

通信電纜

由二根相互絕緣的同軸心的內外導體組成通信回路（同軸對），再由一個或多個同軸對絞合而成。同軸電纜多用作長途通信干線，開通多路載波通信或傳輸電視節目，也用作高效率的數據信息傳輸。

同軸對中兩導體完全同心，在外導體以外不存在電磁場（圖4）。因此，傳輸信號的衰減以及各同軸對之間的相互干擾小，抗外界干擾的性能也高于對稱電纜。它的傳輸頻率可達10～100兆赫以上。同軸通信電纜的型號根據同軸對的尺寸劃分，有微同軸電纜內導體直徑n/外導體直徑D為0.6mm/2mm、0.9mm/3.2mm等）、小同軸電纜（n/D=1.2mm/4.4mm等）、中同軸電纜（n/D=2.6mm/9.5mm等）、大同軸電纜（n/D=5mm/18mm、11mm/41mm等）。

同軸通信電纜中同軸對的內導體為銅，斷面為圓柱形，實心。為提高機械強度（例如作海底電纜時），也有采用鋼心銅外層的雙金屬內導體。外導體一般用銅帶制成，常用形式有皺邊式、壓痕式、鎖齒式等。外導體需柔順性好，穩定性高，加工工藝簡單。同軸對內外導體的絕緣應具有低的介電系數和低的介質損耗，還應有一定的機械強度以支撐外導體，使其與內導體保持同心。
